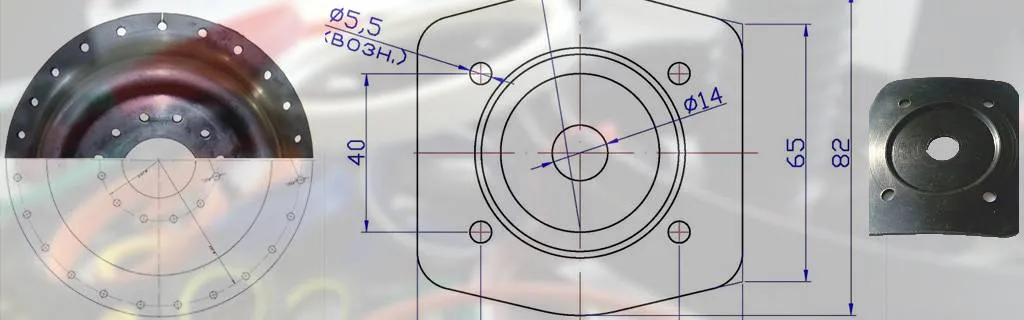

Изготовление РТИ по чертежам
От документации к готовой детали
Изготовление РТИ
по вашим
чертежам.
Не просто повторяем форму. Подбираем материал и технологию под рабочую среду, нагрузку и требования вашего оборудования.
Рабочий чертёж, эскиз или техническое задание — начнём с оценки возможности изготовления.
RUBICOM / ПРИМЕР ИЗДЕЛИЯ
Резинометаллический амортизатор. Фотография из примеров работ RUBICOM.
От 1 изделияОпытные образцы, малые и серийные партии
До 0,1 мм**Допуски зависят от конструкции, материала, технологии и чертежа
Своя оснасткаСобственное инструментальное производство и пресс-формы
Наши возможности
Примеры наших работ
Формовые, резинотканевые и резинометаллические изделия. Нажмите на фотографию, чтобы увеличить её.
02 / RUBICOM
Защитный чехол
Для защиты узлов от пыли, влаги и загрязнений.
Рассчитать похожее изделие →03 / RUBICOM
Мембрана со шпилькой
Мембранное изделие с металлическим элементом.
Рассчитать похожее изделие →04 / RUBICOM
Мембрана резинотканевая
Армированная конструкция по требованиям к изделию.
Рассчитать похожее изделие →05 / RUBICOM
Резиновый уплотнитель
Для уплотнительных узлов оборудования и техники.
Рассчитать похожее изделие →06 / RUBICOM
Резинометаллический амортизатор
Сочетание эластомера и металлических элементов.
Рассчитать похожее изделие →04
Мембрана резинотканевая
Армированная конструкция по требованиям к изделию.
Рассчитать похожее изделие →06
Резинометаллический амортизатор
Сочетание эластомера и металлических элементов.
Рассчитать похожее изделие →Нужной детали нет в примерах? По документации изготавливаются также прокладки, манжеты, кольца, втулки, гофры и пыльники. Опишите вашу задачу →
02 / Производственная база
От одной детали
до повторяемой серии
Изготавливаем РТИ по чертежам, эскизам, образцам и техническим заданиям. Согласовываем параметры до запуска в производство.
01 / ТОЧНОСТЬ
Точность изготовления
Допуски до 0,1 мм — в зависимости от конструкции, материала, технологии производства и требований рабочего чертежа. Применимость подтверждается при технической оценке.
02 / ОБЪЁМ
Партии от 1 штуки
Единичные изделия, опытные образцы, малые партии и серийная продукция. Экономическая целесообразность единичного заказа зависит от оснастки и технологии.
03 / ИНСТРУМЕНТ
Собственное инструментальное производство
Пресс-формы, технологическая оснастка и необходимые инструменты под конструкцию изделия и требования заказчика.
04 / ПРОВЕРКА РЕШЕНИЯ
Опытные и серийные образцы
Выпуск образцов для проверки конструкции, материала и рабочих характеристик с последующим серийным производством.
05 / ПОВТОРНЫЕ ЗАКАЗЫ
Повторное изготовление
Сохраняем согласованные параметры заказа. Следующую партию можно оформить по ранее утверждённой документации.
06 / ЛОГИСТИКА
Поставка по всей России
Принимаем заказы из Москвы, Санкт-Петербурга и других регионов. Отправляем транспортными и курьерскими службами.
Технология следует за конструкцией
Компрессионное формование
Формовые РТИ в пресс-формах: прокладки, уплотнители, втулки, мембраны и амортизаторы.
Литьё под давлением
Изделия сложной конфигурации и серийное производство со стабильной повторяемостью параметров.
Экструзия
Профили, шнуры, трубки, полосы и другие изделия постоянного сечения.
РТИ для оборудования и техники. Изделия применяются в станках, механизмах, гидравлических и пневматических системах. Перед запуском анализируем размеры и условия эксплуатации; при необходимости согласовываем допуски, твёрдость, цвет, упаковку и объём поставки. Есть только старое изделие или эскиз? Передайте фотографию, образец или основные размеры.
03 / Материал под рабочую среду
Одинаковая форма.
Разные условия работы.
Универсальной резины для всех сред не существует. Подбираем состав с учётом температуры, давления, нагрузки и требований к сроку службы.
Учитываем эксплуатацию
- Рабочую температуру, давление и нагрузку.
- Контакт с маслами и топливом.
- Воздействие воды и пара.
- Контакт с химическими веществами.
- Вибрацию и частоту рабочих циклов.
Согласовываем свойства
- Твёрдость и эластичность материала.
- Устойчивость к деформации.
- Маслостойкость и химическую стойкость.
- Износостойкость, озоностойкость и старение.
- Цвет и требования к внешнему виду.
NRНатуральный каучукЭластичность, упругость и сопротивление раздиру.Условия применения
Обычно не подходит для нефтяных масел и топлива. Учитывайте стойкость смеси к озону и старению.
NBRБутадиен-нитрильная резинаДля контакта с маслами, топливом и нефтепродуктами.Условия применения
Совместимость зависит от состава топлива и марки смеси. Озоноcтойкость проверяется отдельно.
EPDMЭтилен-пропиленовая резинаВода, пар, озон и атмосферные факторы.Условия применения
Обычно не подходит для нефтяных масел и топлива. Применение с паром зависит от марки, температуры и давления.
VMQСиликоновая резинаШирокий диапазон температур и требования к эластичности.Условия применения
В подвижных узлах учитывайте сопротивление раздиру и истиранию. Стойкость к топливу и пару проверяется отдельно.
FKM / FPMФторкаучукПовышенные температуры, масла, топливо и ряд химических сред.Условия применения
Кетоны, амины и горячий пар требуют отдельной проверки. Низкотемпературные свойства зависят от марки.
CRХлоропреновая резинаСтойкость к атмосферному воздействию, озону и механическим нагрузкам.Условия применения
Стойкость к маслам зависит от смеси. Постоянный контакт с топливом требует отдельной оценки.
BRБутадиеновая резинаЭластичность и сопротивление истиранию.Условия применения
Часто используется в смесях. Учитывайте ограниченную стойкость к нефтяным маслам и озону.
SBRСтирол-бутадиеновая резинаОбщепромышленные изделия, вода и умеренные нагрузки.Условия применения
Обычно не подходит для нефтяных масел и топлива. Для наружного применения проверьте озоностойкость.
IIRБутилкаучукГазонепроницаемость и устойчивость к воздействию пара.Условия применения
Низкая газопроницаемость не означает совместимость с любым газом. Работа с паром требует проверки режима.
ACMАкрилатная резинаПовышенная температура и контакт с маслами.Условия применения
Горячая вода, пар и низкие температуры могут ограничивать применение. Условия зависят от марки.
HNBRГидрированная нитрильная резинаПовышенные температуры, нагрузки, масла и сложные среды.Условия применения
Химическая стойкость не универсальна. Состав среды и низкотемпературные свойства проверяются для конкретной смеси.
PUПолиуретановые эластомерыИзносостойкость, прочность и сопротивление деформации.Условия применения
Стойкость к гидролизу зависит от типа полиуретана. Горячая вода и пар требуют отдельной оценки.
Резина + тканьРезинотканевые материалыМембраны, диафрагмы, рукава и другие армированные изделия.Условия применения
Свойства определяются резиной, тканью и сцеплением слоёв. Согласуйте нагрузки, изгибы и давление.
Резина + металлРезинометаллические материалыАмортизаторы, опоры, виброизоляторы и металлическая арматура.Условия применения
Согласуйте металл, подготовку поверхности и прочность соединения. Учитывайте коррозию и рабочие нагрузки.
СпецсмесиСпециальные резиновые смесиТермо-, масло-, химическая и износостойкость, электропроводность.Условия применения
Задайте приоритеты свойств, численные требования и программу испытаний. Состав согласовывается под задачу.
NRНатуральный каучукЭластичность, упругость и сопротивление раздиру.Условия применения
Обычно не подходит для нефтяных масел и топлива. Учитывайте стойкость смеси к озону и старению.
NBRБутадиен-нитрильная резинаДля контакта с маслами, топливом и нефтепродуктами.Условия применения
Совместимость зависит от состава топлива и марки смеси. Озоноcтойкость проверяется отдельно.
EPDMЭтилен-пропиленовая резинаВода, пар, озон и атмосферные факторы.Условия применения
Обычно не подходит для нефтяных масел и топлива. Применение с паром зависит от марки, температуры и давления.
VMQСиликоновая резинаШирокий диапазон температур и требования к эластичности.Условия применения
В подвижных узлах учитывайте сопротивление раздиру и истиранию. Стойкость к топливу и пару проверяется отдельно.
FKM / FPMФторкаучукПовышенные температуры, масла, топливо и ряд химических сред.Условия применения
Кетоны, амины и горячий пар требуют отдельной проверки. Низкотемпературные свойства зависят от марки.
CRХлоропреновая резинаСтойкость к атмосферному воздействию, озону и механическим нагрузкам.Условия применения
Стойкость к маслам зависит от смеси. Постоянный контакт с топливом требует отдельной оценки.
BRБутадиеновая резинаЭластичность и сопротивление истиранию.Условия применения
Часто используется в смесях. Учитывайте ограниченную стойкость к нефтяным маслам и озону.
SBRСтирол-бутадиеновая резинаОбщепромышленные изделия, вода и умеренные нагрузки.Условия применения
Обычно не подходит для нефтяных масел и топлива. Для наружного применения проверьте озоностойкость.
IIRБутилкаучукГазонепроницаемость и устойчивость к воздействию пара.Условия применения
Низкая газопроницаемость не означает совместимость с любым газом. Работа с паром требует проверки режима.
ACMАкрилатная резинаПовышенная температура и контакт с маслами.Условия применения
Горячая вода, пар и низкие температуры могут ограничивать применение. Условия зависят от марки.
HNBRГидрированная нитрильная резинаПовышенные температуры, нагрузки, масла и сложные среды.Условия применения
Химическая стойкость не универсальна. Состав среды и низкотемпературные свойства проверяются для конкретной смеси.
PUПолиуретановые эластомерыИзносостойкость, прочность и сопротивление деформации.Условия применения
Стойкость к гидролизу зависит от типа полиуретана. Горячая вода и пар требуют отдельной оценки.
Резина + тканьРезинотканевые материалыМембраны, диафрагмы, рукава и другие армированные изделия.Условия применения
Свойства определяются резиной, тканью и сцеплением слоёв. Согласуйте нагрузки, изгибы и давление.
Резина + металлРезинометаллические материалыАмортизаторы, опоры, виброизоляторы и металлическая арматура.Условия применения
Согласуйте металл, подготовку поверхности и прочность соединения. Учитывайте коррозию и рабочие нагрузки.
СпецсмесиСпециальные резиновые смесиТермо-, масло-, химическая и износостойкость, электропроводность.Условия применения
Задайте приоритеты свойств, численные требования и программу испытаний. Состав согласовывается под задачу.
Это ориентиры, а не готовая спецификация. Совместимость зависит от марки смеси, состава и концентрации среды, температуры и режима нагрузки. Конкретный материал и возможность замены согласовываются после анализа чертежа до запуска производства.
04 / Маршрут заказа
Каждый этап —
с понятным результатом.
Технические и коммерческие условия согласовываются до начала работ. От получения документации до комплектации и передачи готовой продукции.
01
Получаем документацию
Чертёж, эскиз, ТЗ или фотографии. Уточняем назначение изделия и количество.
Результат: исходные данные для оценки.
02
Проверяем параметры
Размеры, допуски, посадки, рабочие нагрузки и поверхность.
Результат: согласованные технические требования.
03
Подбираем материал
Учитываем температуру, давление, масла, топливо, воду и другие среды.
Результат: материал и технология изготовления.
04
Рассчитываем заказ
Стоимость, сроки, объём партии и дополнительные требования.
Результат: согласованные условия заказа.
05
Изготавливаем
При необходимости производим оснастку и опытный образец, затем партию.
Результат: изделия по утверждённой документации.
06
Контролируем и отгружаем
Проверяем продукцию, комплектуем заказ и сопроводительные документы.
Результат: готовая поставка.
05 / Технический запрос
Что должно быть
указано в чертеже
Чем подробнее документация, тем точнее оценка стоимости и сроков. Если параметр неизвестен — укажите это в запросе.
| Параметр | Что желательно указать |
|---|---|
| Размеры | Диаметры, длину, толщину, высоту и посадки |
| Допуски | Предельные отклонения и требования к точности |
| Материал | Марку резины или требуемые свойства |
| Твёрдость | Требуемую твёрдость по Шору, если задана |
| Условия работы | Температуру, давление и состав среды |
| Количество | Размер партии или потребность на период |
ТЗ → РТИ
Подготовьте данные
без пропущенных пунктов
Скачайте текстовый чек-лист: назначение, размеры, материал, среда, количество и требования к документам.
Без регистрации. Можно заполнить и передать вместе с документацией.
Размеры и конструкция
- Наименование и назначение детали.
- Чертёж, эскиз или фотографии изделия.
- Основные размеры, допуски и посадки.
- Требования к поверхности и внешнему виду.
- Количество изделий в партии.
- Потребность в повторных поставках.
Материал и рабочая среда
- Марка резины, если известна.
- Твёрдость и другие свойства.
- Диапазон рабочих температур.
- Состав контактирующей среды.
- Давление и механические нагрузки.
- Особые требования к стойкости материала.
Нет полного чертежа? Пришлите фотографии, размеры, маркировку и описание места установки. Специалист уточнит недостающие данные. Чертежи и изображения подготовьте в удобном для передачи формате; способ передачи файлов согласуйте с менеджером.
06 / Качество и сопровождение
Проверяем изделие.
Фиксируем обязательства.
Объём контроля, комплект документов и гарантийные условия зависят от вида РТИ, материала и требований заказа.
Контроль готовой продукции
Перед отгрузкой изделия проходят проверку отдела технического контроля. Проверяемые параметры и объём контроля определяются документацией, партией и согласованными требованиями.
Документы на продукцию
Заранее укажите потребность в паспортах, сертификатах, технических характеристиках и инструкциях по эксплуатации. Состав сопроводительных документов согласовывается при оформлении заказа.
Гарантийные условия
Гарантийный срок зависит от вида РТИ, материала, нормативных требований, условий эксплуатации и договора поставки. Конкретные условия уточняются до подтверждения заказа.
Условия эксплуатации
Установка, использование и хранение — в соответствии с документацией. Изменение рабочей среды, температуры или нагрузки может повлиять на характеристики и срок службы изделия.
Если обнаружены недостатки
Сообщите менеджеру номер заказа, наименование изделия и описание проблемы. Приложите фотографии и сведения об условиях эксплуатации. Обращение рассматривается в соответствии с договором и применимыми требованиями законодательства.
07 / Коммерческие условия
Стоимость без догадок.
Условия до запуска.
Работаем с юридическими лицами и ИП. Производство, оплату и поставку согласовываем до запуска заказа.
01
Безналичный расчёт
Оплата на основании счёта. Реквизиты и порядок оплаты предоставляем после согласования параметров.
02
Работа с организациями
Заключаем договор и предоставляем необходимые документы для оформления поставки.
03
Предоплата
Размер и порядок зависят от сложности изделия, объёма партии, материалов и производственных затрат.
04
Оснастка
Пресс-форма или специальная оснастка рассчитывается отдельно. Стоимость согласовывается до начала работ.
05
НДС и документы
Информация о НДС, стоимости продукции и закрывающих документах — в коммерческом предложении, счёте и договоре.
06
Повторные заказы
Используем ранее согласованные параметры, чтобы упростить оформление и планирование следующей поставки.
Как рассчитывается стоимость
Конструкция и размеры + материал + количество + технология + требования к контролю + необходимость оснастки. Точный расчёт и срок — после анализа исходных данных, наличия материала и производственной загрузки.
08 / Перед заказом
Ответы на важные вопросы
Чтобы техническая оценка началась с вашей задачи, а не с долгой переписки об исходных данных.
Можно ли заказать РТИ без чертежа?
Для первичного обращения достаточно описания задачи, фотографий и основных размеров. Возможность изготовления оценивается отдельно. Для запуска производства потребуется согласовать необходимые технические параметры.
Можно ли изготовить небольшую партию или одну деталь?
Да, единичные изделия и небольшие партии рассматриваются индивидуально. Допустимый объём и экономическая целесообразность зависят от технологии, материала и необходимости изготовления оснастки.
Сколько времени занимает производство?
Срок рассчитывается после изучения заказа. Он зависит от сложности изделия, наличия материала и оснастки, объёма партии и производственной загрузки. Срок согласовывается до запуска работ.
Можно ли подобрать материал вместо указанного?
Возможность замены оценивается по требованиям к изделию и условиям эксплуатации. Альтернативный материал применяется только после согласования его характеристик с заказчиком.
Допуск 0,1 мм возможен для любого изделия?
Нет. Указанная на сайте возможность зависит от конструкции, материала, технологии и рабочего чертежа. Требуемую точность необходимо подтвердить для конкретного заказа.
Как передать чертёж?
Согласуйте способ передачи документации с менеджером по телефону +7 (495) 604-18-10 или электронной почте info@rubicom.su. В этом прототипе можно подготовить текст запроса и открыть его в почтовой программе; файлы прикрепляются уже в письме.
09 / Ваш следующий шаг
Ваш чертёж.
Наш следующий
производственный заказ.
Опишите изделие и условия работы. Уточним технические параметры, возможность изготовления, материал, стоимость и сроки поставки.
+7 (495) 604-18-10info@rubicom.suПн — Вс: 10:00–19:00
Москва, ул. Генерала Дорохова, д. 6
Другие направления
Есть другая задача?
Выберите подходящее направление или обратитесь к специалисту, если не уверены, какая услуга нужна.
РТИ по индивидуальному заказуДля задач с особыми требованиями к изделию.Подробнее ↗РТИ по образцамЕсли исходные данные — образец или описание.Подробнее ↗ОбрезиниваниеРабота с деталями и резиновыми покрытиями.Подробнее ↗Восстановление РТИОценка возможности восстановления изделия.Подробнее ↗
РТИ по вашим требованиям. Подберём материал, разработаем конструкцию и оснастку, изготовим опытную или серийную партию. Для предварительного расчёта нужны исходные данные. Задать вопрос →
Примеры наших работ
