Резиновые опорные части

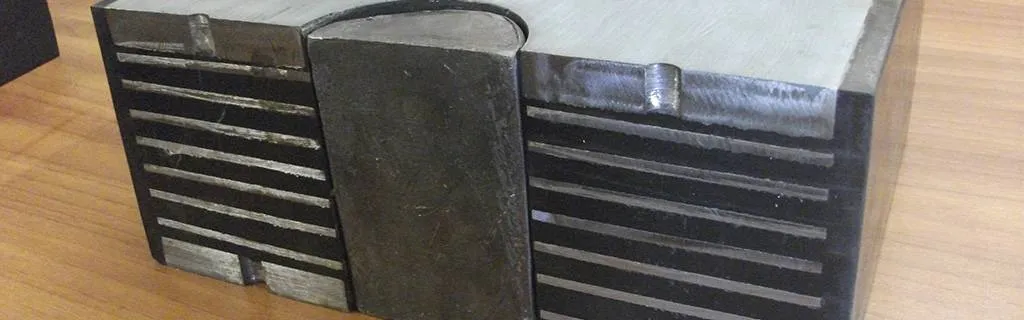

Резиновые опорные части представляют собой резинометаллическое изделие, которое необходимо для передачи давления на опоры сооружения. РОЧи могут выдерживать нагрузки во много раз больше своего веса, нагрузки в сотни тонн. За счет упругих свойств самой резины, при постоянных вибрациях, РОЧи не разрушаются. Металлическая арматура препятствует деформации резиновых опорных частей.

Резиновые опорные части (РОЧ), предлагаемые нашей компанией, подразделяются:
по модификации на:

«РОЧ» - резиновая опорная часть, имеющая защитные слои резины со всех сторон;
«РОЧс» - резиновая опорная часть для строительства в сейсмических районах;

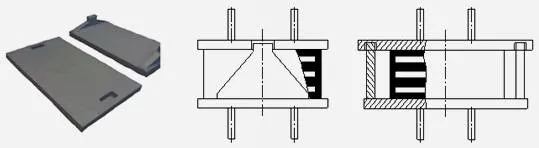

«РОЧр» - резиновая опорная часть с рифлеными листами сверху и снизу для передачи горизонтальной силы на конструкцию.

по степени подвижности на:

всесторонне-подвижные (РОЧ);
линейно-подвижные (ЛП РОЧ), в том числе подвижные в продольном направлении (ЛПпр РОЧ) и в поперечном направлении (ЛПпп РОЧ);
неподвижные (Н РОЧ).

по марке резины на:

«РОЧ Н» - резиновые опорные части из резины марки НО-68-I; область применения – для расчетной температуры* не ниже минус 40°С;
«РОЧ СО» - резиновые опорные части из резины марки ИРП-1347-I с боковой обкладкой из озоностойкой резины марки НО-68-I; область применения – для расчетной температуры* не ниже минус 55°С.

Примечание: * расчетная минусовая температура воздуха принимается по СНиП 23-01-99* равной средней температуре наружного воздуха наиболее холодной пятидневки в районе строительства с обеспеченностью 0,92 - для бетонных и железобетонных конструкций и 0,98 - для стальных конструкций и стальных частей сталежелезобетонных конструкций.

по типоразмерам – в зависимости от расчетной нагрузку и перемещения выбирается конструкция и геометрические размеры опорных частей.

Наша торгово-производственная компания предлагает резиновые опорные части (РОЧ), рассчитанные под максимальную величину опорных реакций 12150 kN (1215 тонн) и максимальное линейное перемещение ± 180 мм (РОЧ 90х90х33,2).

Изобретение РОЧ напрямую связано с появлением в начале 30-х годов прошлого столетия продукта под названием Neoprene, изобретенного фирмой DuPont. Этот материал оказался очень устойчивым против старения под влиянием атмосферных воздействий, огнестойким, вязким и устойчивым к коррозии. Резиновые опорные части сразу нашли широкое применение в строительстве малых и средних мостов с пролетными строениями длиной до 20 метров. Но технологический прогресс позволил в настоящее время изготавливать РОЧ для больших мостов с пролетными строениями более 100 метров.
Несмотря на то, что по сложившейся за многие годы традиции основной областью применения РОЧ являются мостовые сооружения, эстакады и путепроводы, резиновые опорные части могут также применяться везде, где необходимо передать вертикальную и горизонтальные нагрузки от конструкции на опорный узел, а также обеспечить линейные и угловые перемещения за счет упругого сдвига резины и ее внецентренного обжатия.

Вот только небольшой список, где также могут быть также использованы РОЧ:

- различные технологические сооружения (рампы, технологические и подъездные эстакады и т.п.);
- строительство различных зданий и сооружений;
- установка различного оборудования, например станков, прессов и т.п. в качестве виброизоляторов;
-в качестве технологических приспособлений при строительстве, например, для надвижки пролетных строений мостовых сооружений (при наличии специального проекта).

Очень часто возникает вопрос о долговечности резиновых опорных частей. Многие «специалисты» утверждают, что срок службы РОЧ не превышает 20 лет, но это в корне не верно, так как:

1. Долговечность РОЧ во многом зависит от качества их изготовления и нельзя делать выводы о долговечности продукции на примере не самых лучших образцов.
2. Это противоречит результатам специальных научных исследований по оценке долговечности РОЧ (ИС-07-01), выполненным в 1992-1993 годах ФГУП «СОЮЗДОРНИИ». Долговечность резиновых опорных частей (РОЧ) определяется долговечностью материалов, из которых они изготовлены (резины, клеевого стыка, стальной арматуры). По результатам исследований ФГУП «СОЮЗДОРНИИ» прогнозируемый срок службы РОЧ, изготовленных из резины марки ИРП-1347-1 составляет не менее 60 лет, а РОЧ из резины марки НО-68-1 более 100 лет.

Структура условного обозначения опорных частей при заказе и (или) в других документах:

Примеры условного обозначения опорных частей:

РОЧ Н 50х60х15,9-1,1 - всесторонне-подвижная опорная часть, изготовленная из резины марки НО-68-I с размером в плане 50х60 см, толщиной 15,9 см и толщиной промежуточных слоев резины 1,1 см;
РОЧс СО 30х40х13,0-0,8 - всесторонне-подвижная опорная часть, изготовленная из резины марки ИРП-1347-I с боковой обкладкой из озоностойкой резины марки НО-68-I с размером в плане 30х40 см, толщиной 13,0 см, толщиной промежуточных слоев резины 0,8 см, для применения при строительстве в сейсмических районах;
Н РОЧ Н 40х50х6,9-1,1 - неподвижная опорная часть, имеющая в основе РОЧ, изготовленную из резины марки НО-68-I с размером в плане 40х50 см, толщиной 6,9 см и толщиной промежуточных слоев резины 1,1 см.

Вся отгружаемая продукция сопровождается соответсвующими паспортами и сертфикатами, подтверждающие высокое качество продукции.

Гарантийный срок на РТИ зависит от вида продукции, но обычно составляет не менее 12 мес. для готовой продукции. По согласованию с Покупателем возможно укомплектовать отгрузку инструкцией по эксплуатации, техническими характеристиками.
